Guía completa sobre presetters CNC: definición, ventajas y aplicaciones en la industria

Impacto en productividad y reducción de tiempos de seteo

El uso de un presetter permite reducir el tiempo de preparación y aumentar el tiempo efectivo de trabajo de la máquina.

En un taller pequeño puede parecer que el tiempo de ajuste no es determinante; sin embargo, en una planta mediana o en producción en serie, cada minuto de preparación se acumula por cada portaherramientas y por cada cambio de herramienta.

Cuando estos tiempos se multiplican por turnos, días y volúmenes de producción, incluso una reducción del 10 % en preparación puede representar un incremento significativo en productividad y rentabilidad.

El presetter contribuye directamente a:

• Reducir tiempos muertos de máquina
• Estandarizar ajustes
• Disminuir errores humanos en el seteo
• Mejorar la repetibilidad entre turnos

Fundamentos de medición en mecanizado CNC

La metrología es la ciencia de la medición. En el entorno industrial, establece métodos, rangos y tolerancias para garantizar que las dimensiones de una pieza cumplan con los estándares especificados.

En el mecanizado CNC, la metrología es fundamental. Antes y después del proceso de corte, es necesario verificar dimensiones, concentricidad, alturas y desviaciones.

Existen herramientas metrológicas tradicionales que se han utilizado históricamente en taller como bloques patrón (bloques gauge), micrómetros, comparadores y calibres. Sin embargo, cuando hablamos específicamente de mecanizado por arranque de viruta, la herramienta diseñada para optimizar la preparación del conjunto portaherramientas–herramienta es el presetter de herramientas.

El presetter no sustituye a la metrología general; integra principios metrológicos aplicados directamente al ajuste y medición del conjunto antes de entrar a máquina.

Evolución desde el ajuste manual hasta la automatización digital

Antes de la aparición de los presetters, los operadores ajustaban manualmente la longitud de cada herramienta directamente en la máquina CNC o en fresadoras convencionales. El proceso implicaba medir, montar, probar, corregir y volver a ajustar, consumiendo tiempo productivo y aumentando el riesgo de errores.

Cuando el número de herramientas era elevado, como en producción en serie o en centros de mecanizado con almacenes ATC amplios, el tiempo acumulado de ajuste se volvía considerable y poco eficiente.

Primer presetter o preseteador de herramientas

En 1958, Alfred Zoller desarrolló uno de los primeros dispositivos dedicados al presetting de herramientas. El sistema combinaba elementos ópticos y mecánicos para medir con precisión la longitud y geometría del conjunto herramienta–portaherramientas fuera de la máquina, sentando las bases del presetting moderno.

Es importante precisar que los primeros dispositivos se enfocaban principalmente en la medición de longitudes y radios, no en el desbalance dinámico. El control de balanceo se desarrolló posteriormente con equipos específicos de balance dinámico.

Presetter y CNC

Con la llegada del control numérico (NC) y posteriormente del CNC, los presetters evolucionaron en paralelo, incorporando sistemas ópticos más precisos, cámaras digitales de alta resolución, software de medición y comunicación directa con el control de la máquina.

En el CNC moderno, algunos sistemas avanzados integran identificación electrónica (chips RFID), gestión digital de herramientas y análisis de datos para optimizar la trazabilidad y el ciclo de vida de la herramienta.

Compatibilidad con HSK, BT y CAT

Debido a que los presetters pueden emplear distintos principios de medición (ópticos, mecánicos, láser o sistemas híbridos) no existe una norma ISO específica que regule de forma uniforme la tecnología interna de todos los equipos del mercado.

Sin embargo, la interfaz mecánica del portaherramientas debe cumplir con las normas dimensionales del tipo de zanco correspondiente, como:

• HSK (ISO 12164 / DIN 69893)
• BT (ISO 7388-2 / MAS 403)
• CAT / V-Flange (ISO 7388-1 / ANSI)

Sistemas de medición integrados en máquina

Algunos fabricantes integran sistemas de medición dentro del propio equipo, como:

• Palpadores de herramienta
• Sistemas láser de medición
• Tool setters montados en mesa

Estos dispositivos permiten medir longitud o detectar roturas directamente en la máquina. No obstante, no son presetters completos, sino sistemas de verificación o ajuste en proceso. Su principal desventaja es que utilizan tiempo productivo de máquina para realizar la medición.

Presetter online vs presetter offline

Los presetters offline se ubican fuera de la máquina CNC. Esto permite que, cuando el conjunto se instala en el centro de mecanizado, ya esté medido y listo para trabajar.

Presetters manuales

Equipos donde el operador posiciona y ajusta manualmente el conjunto sobre el sistema de medición.

• La lectura se realiza mediante escalas digitales, comparadores o sistemas ópticos básicos.
• Requieren mayor intervención del operador y dependen de su experiencia.
• Son adecuados para talleres pequeños o bajo volumen de herramientas.

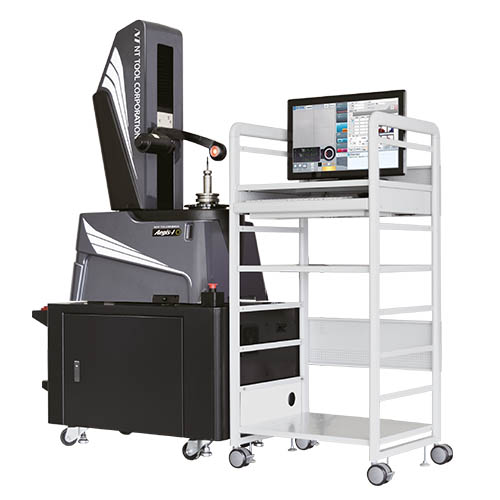

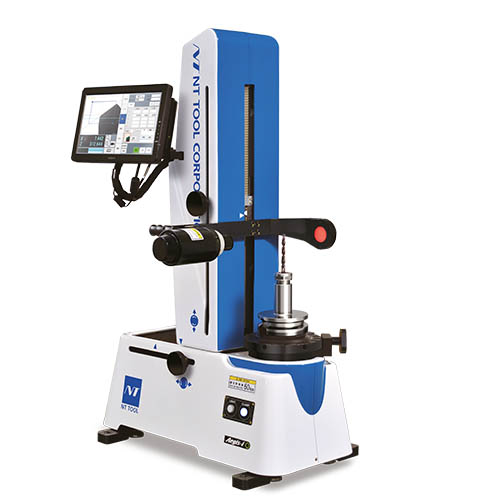

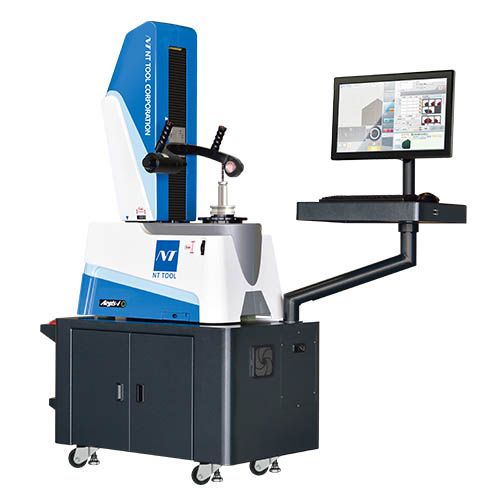

Presetters automáticos

Incorporan sistemas ópticos digitales, cámaras de alta resolución y software especializado que permite realizar la medición con mínima intervención manual.

En sistemas avanzados, la medición puede realizarse con solo presionar un botón, integrando bases de datos, identificación RFID y transferencia directa de datos al CNC.

Ofrecen mayor repetibilidad, menor dependencia del operador y mejor trazabilidad en producción media o alta.

Los presetters pueden utilizar distintos principios de medición según su tecnología y nivel de automatización.

Medición óptica

Utilizan cámaras industriales o sistemas de proyección para visualizar el filo de corte.

La herramienta se posiciona frente a iluminación controlada, generando una silueta digital que el software analiza para calcular longitud, radio y geometría.

Ventajas:

• Medición sin contacto
• No existe desgaste por medición
• Alta precisión en detección de filos
• Permiten detectar rebabas, microfracturas o irregularidades

Son ampliamente utilizados en producción industrial debido a su equilibrio entre precisión y confiabilidad.

Medición por contacto

Emplean palpadores o sensores táctiles que tocan físicamente la herramienta para registrar coordenadas.

Ventajas:

• Simples y robustos
• Buena repetibilidad
• Coste generalmente menor

Medición láser

Utilizan un haz que se interrumpe al pasar la herramienta, permitiendo medición sin contacto. Se emplean tanto en presetters offline como en sistemas en máquina.

Ventajas:

• Medición rápida
• Sin contacto
• Capacidad de detectar roturas

Algunos sistemas permiten medición con herramienta en rotación

Opciones manuales o compactas

Existen equipos manuales o semiportátiles diseñados para talleres pequeños. Suelen ofrecer menor precisión que los sistemas industriales, lectura visual directa y costo más accesible. Son adecuados para bajo volumen, pero no para producción intensiva o trazabilidad avanzada.
