Pieza clave en el maquinado CNC
¿Qué es un Portaherramientas para CNC?
El puente entre husillo y herramienta
En esencia, un portaherramientas para CNC es la conexión entre el husillo de la máquina y la herramienta de corte. De hecho, garantiza tolerancias micrométricas y transmite la potencia de giro de manera estable. Asimismo, facilita cambios de herramientas en segundos, optimizando el flujo de trabajo en planta.
Partes de un Portaherramientas para CNC
Anatomía de un toolholder
Aunque existen diversos sistemas (HSK, BT, CAT, CAPTO), la mayoría comparten estas cuatro secciones:

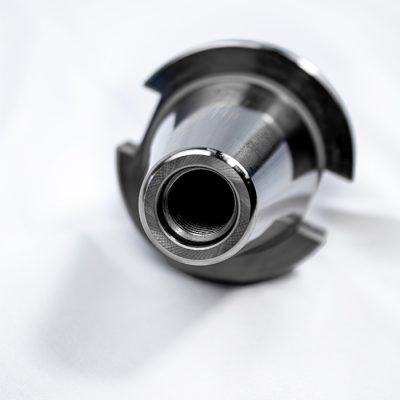

1. Interfaz o Cono de Sujeción
Cómo se acopla al husillo
En primer lugar, la interfaz define cómo se acopla el portaherramientas al husillo, afectando rigidez y precisión. Además, los estándares más comunes —HSK, BT y CAT— ofrecen configuraciones distintas según velocidad y carga de corte.
2. Cuerpo del Portaherramientas
Equilibrio dinámico y absorción de vibraciones
Luego, el cuerpo aporta equilibrio dinámico y absorción de vibraciones. Asimismo, puede integrar ranuras de extracción para cambio automático, orificios de refrigeración o recubrimientos anti-oxidación, como nuestra línea de portaherramientas MEVIUS, además, la mayoría de los portaherramientas marca NT ya contiene una capa muy resistente de anti-oxidación.

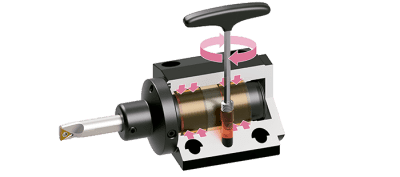

3. Sistema de Sujeción de la Herramienta
Métodos de agarre: collets, hidráulicos y más

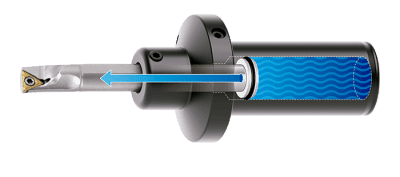

Asimismo, esta sección retiene la herramienta (fresas, brocas, machos). Por ejemplo, las pinzas ER garantizan tolerancias de runout < 3 μm, mientras que los mandriles hidráulicos y los sistemas shrink-fit ofrecen cambios ultrarrápidos y grip uniforme.
4. Mecanismo de Retención al Husillo
Pernos, bridas y acoplamientos modulares
Finalmente, el perno de tracción (pull stud), la brida frontal (face contact) o los acoplamientos modulares (CAPTO) aseguran el portaherramientas sin desplazamientos, incluso a altas RPM.
¿Cómo se llama?
Los Diferentes Nombres de un Portaherramientas para CNC
En el mundo del maquinado, este accesorio recibe muchos apelativos. A continuación, detallamos cada uno, cuándo conviene usarlo y qué confusiones evita o genera:
Cono
Definición y Uso:
- Se refiere a la forma cónica del extremo que encaja en el husillo (por ejemplo, en BT o CAT).
- Útil en conversaciones de taller para identificar rápidamente la parte “taper” del portaherramientas.
Ventajas y Limitaciones:
-
Ventaja: Término breve y visualmente intuitivo.
- Limitación: Impreciso cuando hablamos de HSK, no es estrictamente cónico, además puede causar confusión entre la parte cónica y el portaherramientas completo.
Portapinzas
Definición y Uso:
- Enfatiza el uso de collets (o pinzas) que retienen la herramienta dentro del toolholder.
- Muy común en fresadoras, donde se destacan los sistemas de boquillas (o pinzas) ER.
Ventajas y Limitaciones:
- Ventaja: Describe el método de sujeción, ideal para distinguir entre chucks y collet-based holders.
- Limitación: Puede confundir si el portaherramientas emplea mandril hidráulico, shrink-fit u otros sistemas sin pinzas externas.
Holder / Toolholder
Definición y Uso:
- Término anglosajón genérico que engloba todos los sistemas de sujeción entre husillo y herramienta.
- Aparece en catálogos de fabricantes internacionales y es un uso estándar al ser en inglés.
Ventajas y Limitaciones:
- Ventaja: Universal en la literatura técnica y en la mayoría de los cursos de CNC.
- Limitación: En entornos hispanohablantes puede no comprenderse o causar confusión debido a los términos de la región.
Portaherramientas para CNC
Definición y Uso:
- Traducción literal de “toolholder for CNC”, describe exactamente su función y aplicación en máquinas CNC.
- Es el término recomendado para comunicación formal y documentación técnica en español.
Ventajas y Limitaciones:
- Ventaja: Máxima claridad funcional y evita ambigüedades.
- Limitación: Frases largas y si se intenta utilizar solo el término “portaherramientas” puede causar confusiones, fuera del contexto del maquinado en CNC.
Otros términos regionales y coloquiales
- Portabrocas: Se usa cuando el enfoque está en brocas, pero en realidad el toolholder es para cualquier herramienta de corte.
- Portafresas: Similar al anterior, pero centrado en fresas de extremo.
- Portamachos: En torneado y roscado, destaca el uso de machos (taps).
- Quick Change Tool Holder: subraya la característica de cambios rápidos, muy útil en líneas de producción de alto volumen.
- Hydraulic Chuck / Shrink Fit Holder: Aunque son sistemas de sujeción, a veces se les llama “portaherramientas hidráulico” o “portaherramientas térmico” en español para referirse al mismo.
Conclusión
En definitiva, el portaherramientas para CNC es la columna vertebral de cualquier operación de maquinado de alta precisión. Al entender sus partes como son la interfaz, el cuerpo, el sistema de sujeción y el mecanismo de retención, así como sus múltiples nombres (cono, portapinzas, holder o, idealmente, portaherramientas para CNC), estarás un paso adelante para optimizar tus procesos y garantizar acabados impecables. Por otro lado, elegir la terminología correcta y profundizar en la estructura técnica te permitirá comunicarte con claridad en planta y también saber cuándo pueden ocurrir confusiones o ambigüedades.
